- 電 話：
- +86-412-6330396(銷售)
+86-412-6322505(售后)
- 傳 真：
- +86-412-6348121
- 地 址：
- 遼寧省鞍山市鐵東區和平路(鞍山辦)
根據QYResearch的統計及預測，汽車碳纖維零部件市場正在高速增長。2025年全球市場規模已達7.56億美元，預計2032年突破16.87億美元，年復合增長率12.3%。碳纖維從超跑專屬走向主流車型全面滲透，碳纖維覆蓋件、電池箱體、結構件在2026年北京車展遍地開花。但規模化量產帶來的不只是成本下降，還有涂裝工序的效率瓶頸。
碳纖維涂裝的底層矛盾
碳纖維復合材料表面光滑、化學惰性強、表面能低，與多數涂料的浸潤性不佳。傳統金屬用磷化等前處理工藝對其無效，難以形成有效的物理“咬合”界面。
成型后表面還自帶針孔、微裂紋、干斑及纖維紋路復印效應，即使宏觀上平整，微觀粗糙度（Ra）也在0.9-2.5μm范圍內。這種“光滑卻帶缺陷”的表面狀態，對涂層附著力構成顯著挑戰，往往需要打磨等復雜前處理來補救。
碳纖維涂裝的行業標準流程是：打磨→刮膩子→80℃烘干→打磨→底漆→80℃烘干→打磨→填眼灰→80℃烘干→打磨→底色漆→清漆→80℃烘干。7-9道工序、多次烘烤。碳纖維在高溫下變形率大，每道涂層干燥條件限制在80℃×30分鐘，不能采用高溫固化體系。多道烘烤在量產節奏下瓶頸效應明顯，而每多涂一道膩子，附著力和耐久性風險就增加一分——表面缺陷越多，后處理工序越多，涂層失效風險越高。
RED膜內膠衣的技術思路

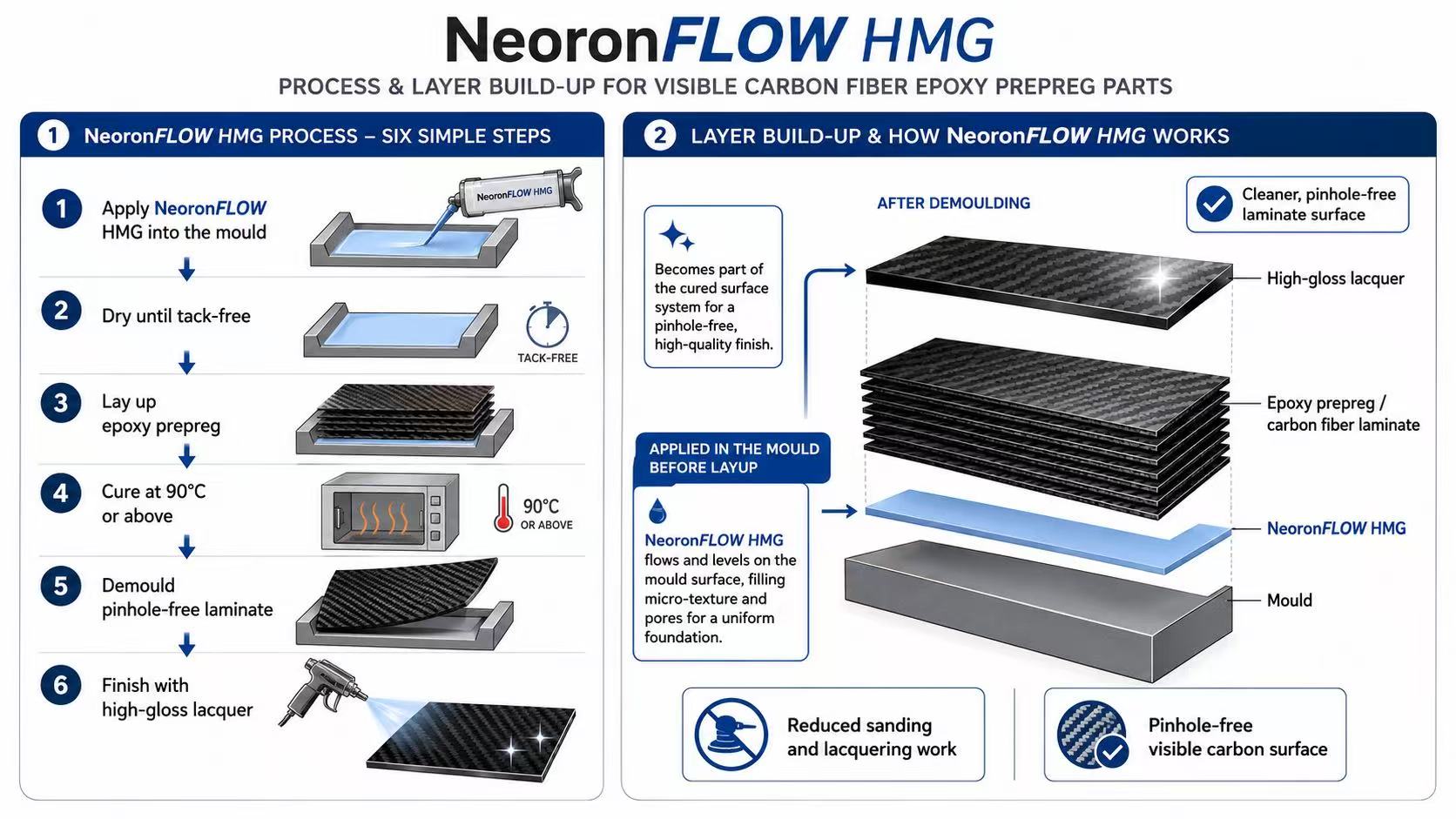

NeoronFLOW RED水性膜內膠衣把防線挪到模具里面：預浸料鋪層之前，將水性膠衣噴涂或刷涂在模具表面，干燥至不粘手。然后按正常流程鋪預浸料、固化。膠衣層在固化過程中與環氧基體發生化學交聯，融入層壓件表面，不分層、不遷移。脫模之后，模具面出來的就是一個沒有針孔的環氧表面，直接上高光清漆。
●附著力：碳纖維表面光滑、惰性大，傳統方案依賴打磨產生物理“咬合”。RED膠衣層在固化過程中與環氧預浸料發生化學交聯，附著力來自化學鍵而非物理咬合，大多數情況下無需再采用機械打磨。

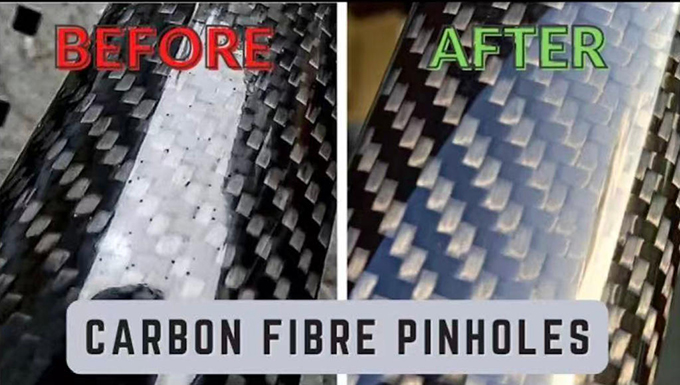

●針孔：碳纖維脫模后針孔、坑洼必須用膩子填補、打磨、再填補、再打磨。RED膠衣在模具內預涂，從源頭封堵針孔，脫模即得無針孔表面，省去整條后處理工序。
●從7道變為1道：底漆、膩子、色漆、清漆各需獨立80℃烘烤，每次30分鐘。使用RED膜內膠衣后，部件從熱壓罐出來，表面已是無針孔狀態，直接跳過后處理工序——噴涂清漆即可交付。
●界面老化：后涂裝清漆與碳纖維基材之間存在物理界面，長期溫濕循環、紫外線照射下，界面失效導致清漆剝落、黃變。RED膠衣層與基材通過化學交聯無縫一體，不存在界面，就沒有“剝離”這個失效模式。
RED適用方向
●碳纖維汽車外飾件：后視鏡殼、擾流板、飾條——編織紋理是視覺溢價核心，RED避免打磨傷及紋理。碳纖維結構件：
●穩定桿、防滾架、保險杠梁——保護層不影響力學性能，耐沖擊。
●新能源車碳纖維部件：電池箱體、電機護板——輕量化適配，阻燃需求。
●碳纖維內飾件：儀表臺飾板、中控面板——高光澤、抗刮擦、長期振動不剝落。
汽車碳纖維零部件已進入規?；慨a階段。年產十萬件的量級意味著涂裝效率是新的競爭維度。RED膜內膠衣的邏輯是：不靠后處理“修補”缺陷，而是在成型過程“預防”缺陷。一臺車省幾道工序、幾次烘烤。
如需了解更多技術參數或安排樣品測試，歡迎聯系大連義邦技術團隊：13130080576。
專業技術咨詢
全方位產品解讀
成熟解決方案
成功客戶案例分享
+86-412-6330396(銷售)
+86-412-6322505(售后)
