- 電 話：
- +86-412-6330396(銷售)
+86-412-6322505(售后)
- 傳 真：
- +86-412-6348121
- 地 址：
- 遼寧省鞍山市鐵東區和平路(鞍山辦)
游艇的復合材料船體、上層建筑、內壁板，同時面對三重剛性約束：海水滲透起泡、紫外線老化褪色、火災煙毒蔓延。前兩項直接關系到船體結構安全，是游艇涂層設計的長期考驗。
海水滲透：FRP船體的“隱蔽性結構殺手”
水滲透是復合材料游艇特有的失效模式。水分子通過膠衣層進入膠衣與玻璃鋼主體之間，形成“水泡”——一旦形成，玻璃纖維與樹脂基體之間的界面結合被破壞，產生不可逆的分層（delamination）效應。這種破壞具有極強的隱蔽性：船體停泊在水中時無法發現，吊離水面后1-2小時，隨水分蒸發，所有脆弱區域又消失不見。國外船廠案例顯示，面板通過防火測試但18個月內滲透起泡吃穿膠衣，脫層索賠達230萬美元。
研究指出，海洋環境對FRP的侵蝕是多因素疊加——紫外光、熱氧、鹽霧、海水、溶氧量、海生物霉菌共同作用，其中紫外光子能量足以破壞聚合物分子鏈中的化學鍵，引發基體樹脂的鏈式降解反應。單因素的加速老化無法真實模擬服役工況，必須采用組合循環測試。
船用涂層的考核標準體系
船舶涂層的耐候性驗證遵循多層標準框架：
鹽霧測試：最基礎的方法是中性鹽霧試驗（NSS），采用5% NaCl溶液、pH 6-7、35℃連續噴霧。更高等級采用循環交變鹽霧（如ASTM G85 Annex A3），以30min噴霧+90min高濕浸泡的循環工況模擬海洋真實環境。船舶行業高耐久涂層要求鹽霧≥1440h（ISO 12944-6），NORSOK M-501飛濺區涂層標準要求鹽霧+UV+低溫組合循環。對于FRP復合材料，鹽霧測試的核心評估指標包括：層間剝離程度、纖維腐蝕、界面脫粘面積、強度保留率≥90%、起泡等級（ASTM D714 0-5級）、色差ΔE≤2.0。
紫外老化：紫外線老化測試主要有兩個路徑——氙燈老化按ISO 4892-2/ASTM G155（全光譜，高精度）執行，QUV熒光紫外按ASTM G154/ISO 4892-3進行。ASTM D4587為涂料行業專用UV測試標準，基于UVA-340熒光燈，與ASTM G154和ISO 4892-3同源。ISO 16474-3補充了氙燈和紫外老化的方法差異。對于游艇用FRP，行業研究普遍采用紫外光+熱氧+鹽霧的組合循環加速老化方案，以模擬真實服役工況的協同效應。
附著力：IMO及船級社規范要求船用涂層附著力按ISO 4624拉開法測試，破壞強度需≥8.0MPa；劃格法按GB/T 9286要求≤1級。
RED防火涂層在上述三個維度均有對應能力：IMO 2010 FTP Part 2&5認證；ISO 4892-2 5500h氙燈老化測試（對應自然約25年）防火性能無衰減；按NORSOK/ISO 12944通過海洋環境耐候測試；專為FRP基材開發的附著力體系。
RED防火涂料的逐條響應
FINNESTER RED單組分防火面漆專為FRP復合材料設計，在上述三個維度上均有對應能力：
●IMO 2010 FTP認證：RED已通過IMO 2010 FTP Code Parts 2 & 5認證，覆蓋煙密度、毒性氣體、表面可燃性三項核心指標，滿足商業游艇及大型商用游艇的防火合規剛需
●5500h耐候：RED完成ISO 4892-2 5500h加速老化，防火性能無衰減，對應自然暴露約25年——游艇全生命周期內無需重新涂裝；同時按NORSOK/ISO 12944標準通過鹽霧、高濕、UV循環測試
●專為FRP開發：附著力、柔韌性、耐候性均在FRP基材上完成驗證，區別于套用建筑防火涂料的通用方案
●水性單組分體系：開桶即用，契合IMO對溶劑型膨脹涂料的不接受要求，施工友好，室溫固化，適配船廠現有涂裝產線

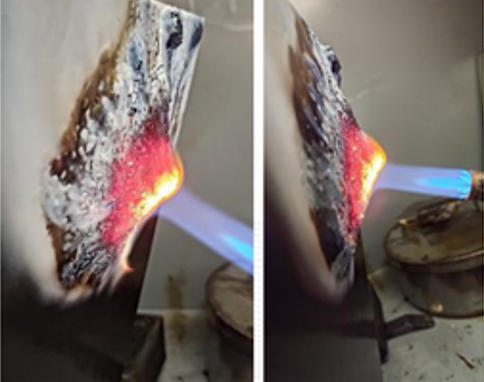

●陶瓷化防火機理：遇火時無機成分在高溫下形成自支撐陶瓷屏障，不燃燒、不滴落、低煙無毒
●實船驗證：Finnester RED已在旋筒帆上完成實船驗證，官方確認海上鹽霧、高濕、強UV環境下防火性能與外觀均無衰減
適用位置

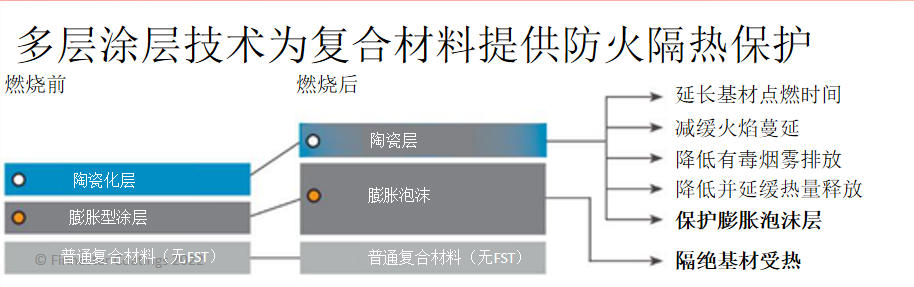

RED防火面漆適用于游艇上層建筑、內壁板、天花板、艙壁襯板等FRP復合材料外露面——既滿足IMO防火合規，又兼顧海洋環境耐候與外觀保持。雙組分系統（膨脹底漆+陶瓷化面漆）可用于更高防火等級要求的結構部位。
游艇FRP表面涂層，從溶劑型膨脹涂料到水性陶瓷化體系——水性體系契合IMO對溶劑型膨脹涂料的不接受要求，陶瓷化是防火機理，耐候是長期可靠。
如需了解更多技術參數或安排樣品測試，歡迎聯系大連義邦技術團隊：13130080576。
專業技術咨詢
全方位產品解讀
成熟解決方案
成功客戶案例分享
+86-412-6330396(銷售)
+86-412-6322505(售后)
