- 電 話：
- +86-412-6330396(銷售)
+86-412-6322505(售后)
- 傳 真：
- +86-412-6348121
- 地 址：
- 遼寧省鞍山市鐵東區(qū)和平路(鞍山辦)
在航空發(fā)動機與燃氣輪機制造領域，渦輪葉片等熱端部件的性能突破，往往不僅取決于涂層與基體材料本身的進步，更依賴于那些看似“邊緣”卻決定成敗的工藝細節(jié)。其中，高溫遮蔽便是這樣一道“關卡”——它直接關系到涂層能否精準到位、非處理區(qū)域能否免受污染，進而影響整機服役的安全性與壽命。
隨著國內“兩機”專項的深入推進，氣相滲鋁（VPA）、化學氣相沉積（CVD）、物理氣相沉積（PVD）、熱噴涂（HVOF/APS）等先進表面工藝已成為提升葉片性能的標配。然而，工藝越精密，對遮蔽材料的要求就越苛刻。傳統(tǒng)鋁箔、鎳箔貼合不嚴、膠帶不耐高溫、剛性工裝通用性差等局限，在應對復雜異形結構和超高溫長時工藝時日益捉襟見肘。
對此，大連義邦基于十余年航空領域服務經(jīng)驗，推出了一系列覆蓋不同工藝場景的耐高溫遮蔽產(chǎn)品組合，致力于為行業(yè)提供精準、可靠、高效的解決方案。
一、針對復雜異形結構防護實現(xiàn)零滲漏
對于榫頭、肋板等具有復雜曲面和銳邊的部位，膠帶與箔片往往難以完美貼合。傳統(tǒng)鋁箔或鎳箔在手工包覆時，受限于材料本身的延展性極限，在榫頭根部R角、冷卻氣孔邊緣等曲率突變處，極易形成“跨空橋接”或“褶皺翹起”，這些微米級的縫隙在長達數(shù)小時的高溫CVD或滲鋁氣氛中，將成為活性氣體滲入的“捷徑”，導致非沉積區(qū)域產(chǎn)生難以清除的寄生涂層。即便操作人員耗費大量時間反復按壓、拼接，仍無法保證批次的密封一致性。而膏狀或膩子狀材料因其良好的可塑性，能夠無縫滲入每一處微觀凹坑與棱邊轉角，通過手動塑形即可實現(xiàn)原子級貼合，正成為處理異形結構的理想選擇之一。
傳統(tǒng)方案痛點：
●鋁箔/鎳箔：柔性差，無法貼合榫頭根部、氣孔邊緣等異形面，縫隙處必然漏滲；邊緣銳利，爐內氣流沖擊下易卷曲甚至剮蹭工件；
●橡膠套+泥漿：包覆效率極低，對工人經(jīng)驗依賴度高，一致性差，且橡膠套高溫老化快；
●剛性工裝：一套一用，成本高昂，無法通用，且對微孔結構遮蔽精度有限。

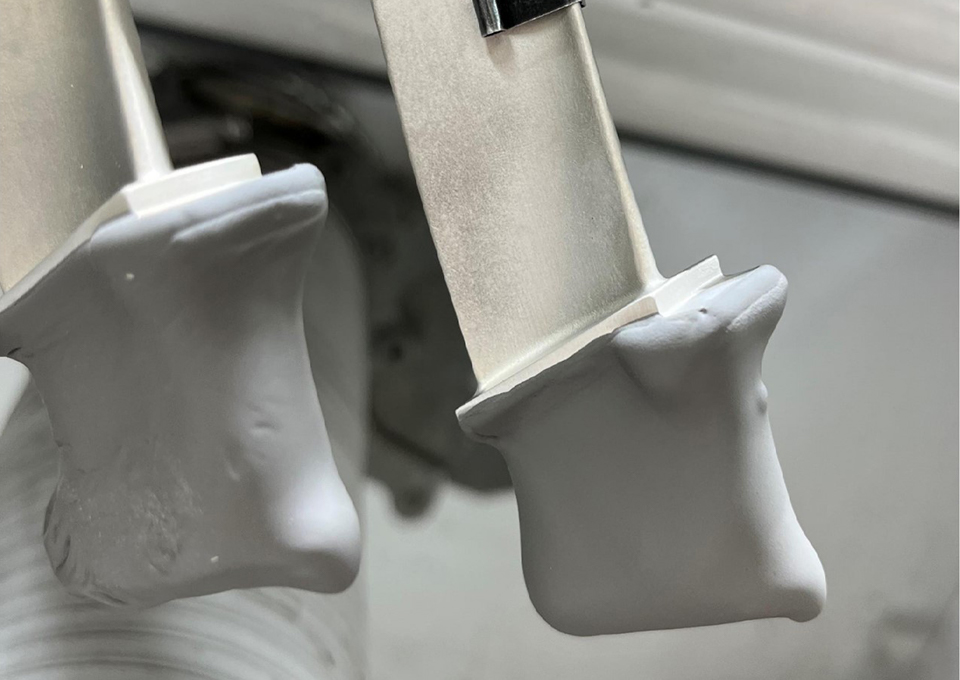

大連義邦高溫遮蔽膩子專為此類場景開發(fā)。在970-1000℃、長達6小時的CVD工藝驗證中，該材料可手動塑形，緊密貼合任何復雜幾何形狀，實現(xiàn)了榫頭區(qū)域“零滲漏”防護，且熱處理后可完整剝離，無殘留。目前，該方案已在國內某新型號發(fā)動機的導向葉片滲鋁工藝中批量應用，成功替代了易發(fā)生漏滲的鋁箔+鎳箔方案。
二、針對VPA/CVD/PVD擴散涂層工藝
在1050℃左右的氣相滲鋁或CVD工藝中，如何防止涂層氣體滲入葉片榫頭、冷卻氣孔等非目標區(qū)域，是公認的工藝難題。傳統(tǒng)工裝夾具難以完全密封縫隙，即便配合泥漿使用，也常因高溫流淌或涂敷不均產(chǎn)生漏點。

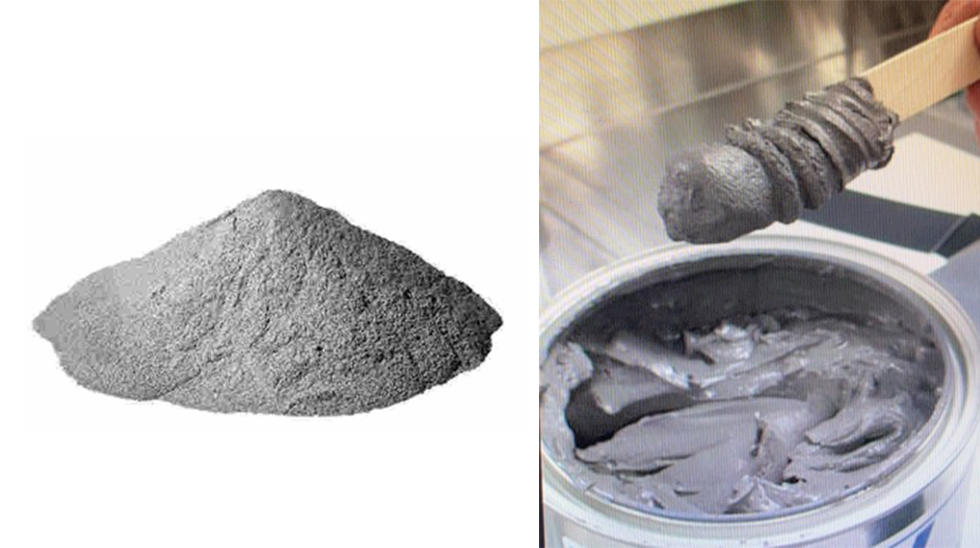

大連義邦高溫遮蔽粉末為此提供了新思路。該粉末采用高純度原料與優(yōu)化粒徑分布，在1050℃、長達8小時的高溫環(huán)境下，能與工裝配合形成致密遮蔽層，有效隔絕活性氣體。國內某航空維修單位在實際應用中反饋，替換該粉末方案后，葉片榫頭表面長期困擾的不明白點問題被徹底消除，成品率顯著提升。
針對更復雜的型面與更高要求的表面質量，大連義邦遮蔽泥漿則展現(xiàn)了在“浸蘸+涂刷”工藝中的優(yōu)勢。在1030-1050℃下連續(xù)處理10小時的實測中，該泥漿有效減少了貧鋁層和表面孔洞，且固化后易于修剪去除。配合可重復使用超100次的高溫合金遮蔽盒，大幅降低了長期運營成本。
三、針對大面積與規(guī)整表面防護
在渦輪葉片等熱端部件的表面防護工藝中，并非所有遮蔽場景都面臨極端的異形曲面挑戰(zhàn)。對于葉片緣板、葉身非處理區(qū)域以及工裝接縫等相對規(guī)整的表面，遮蔽泥漿以其良好的涂敷效率和均勻覆蓋能力，成為高溫擴散涂層工藝中不可或缺的防護手段。
然而，市面上常見的自調配遮蔽泥漿，在實際生產(chǎn)中暴露出系統(tǒng)性缺陷：需多次手工涂覆，工藝繁瑣；高溫處理后易出現(xiàn)貧鋁層和表面孔洞，影響葉片性能；且遮蔽層固化后難以去除，制約后續(xù)精加工與生產(chǎn)效率。這些問題直接導致成品率波動，增加了長期使用成本。
針對航空行業(yè)高端客戶的實際需求，大連義邦耐高溫遮蔽泥漿專為航空發(fā)動機渦輪葉片等高溫部件表面處理工藝設計。該產(chǎn)品采用專用配方，在高達1010℃的環(huán)境下可提供超過9小時的穩(wěn)定保護，具備操作靈活、快速固化和便于后續(xù)處理的優(yōu)點。
國內某航空維修公司此前長期采用自制遮蔽泥漿，需多次手工涂覆，且在高溫處理后頻繁出現(xiàn)貧鋁層和表面孔洞，遮蔽層去除困難，嚴重制約了生產(chǎn)效率。通過引入大連義邦耐高溫遮蔽泥漿后，該公司按照標準工藝路線——“浸蘸+涂刷”三遍法，前兩遍自然晾干，最后一遍烘箱固化——實現(xiàn)了涂層均勻、致密的遮蔽效果。實測驗證表明：在1030~1050℃高溫下連續(xù)處理10小時，遮蔽層無滲漏，貧鋁層顯著減少，葉片表面未見孔洞。固化后的遮蔽層表面堅硬，便于修剪和后續(xù)處理，避免了強力打磨對基體的損傷風險。
在經(jīng)濟性方面，配合大連義邦高溫合金遮蔽盒使用，單套遮蔽盒可重復使用100次以上，大幅攤薄了單次使用成本，在提升良品率的同時實現(xiàn)了長期投入的顯著優(yōu)化。
總的來說，從粉末到泥漿再到膩子，從1050℃包埋滲鋁到970℃氣相沉積，從榫頭異形面到緣板規(guī)整表面，大連義邦耐高溫遮蔽產(chǎn)品線的每一步細化，都是對“兩機”熱工藝現(xiàn)場實際需求的回應。我們不提供“萬能膠”，只針對每一種工藝、每一類型面、每一個溫區(qū)，給出經(jīng)得起爐膛考驗的專屬方案。
如您正面臨高溫遮蔽方面的技術困擾，或希望針對具體工藝獲取產(chǎn)品實測數(shù)據(jù)與樣品試用，歡迎與我們的技術團隊直接溝通，電話：13130080576
專業(yè)技術咨詢
全方位產(chǎn)品解讀
成熟解決方案
成功客戶案例分享
+86-412-6330396(銷售)
+86-412-6322505(售后)
